1.5．會帶來噪音干擾，使圖像設備、音響設備不能正常工作。

一個電源工作在穩壓狀態，其輸出為12V5A，測得紋波的有效值為10mV，這10mV就是紋波的絕對量，而相對量，即紋波系數=紋波電壓/輸出電壓=10mv/12V=0.12%。

3.1．以20M示波器帶寬為限制標準，電壓設為PK-PK（也有測有效值的），去除示波器控頭上的夾子與地線（因為這個本身的夾子與地線會形成環路，像一個天線接收雜訊，引入一些不必要的雜訊），使用接地環（不使用接地環也可以，不過要考慮其產生的誤差），在探頭上并聯一個10UF電解電容與一個0.1UF瓷片電容，用示波器的探針直接進行測試；如果示波器探頭不是直接接觸輸出點，應該用雙絞線，或者50Ω同軸電纜方式測量。

4.5.閉環調節控制引起的紋波噪聲。

紋波是疊加在直流信號上的交流干擾信號，是電源測試中的一個很重要的標準。尤其是作特殊用途的電源，如激光器電源，紋波則是其致命要害之一。所以，電源紋波的測試就顯得極為重要。

通常對于恒壓源或紋波性能要求不大的恒流源，都可以用電壓信號測量法。而對于紋波性能要求高的恒流源則最好用電流信號測量法。

電壓信號測量紋波通常是指，用示波器測量疊加在直流電壓信號上的交流紋波電壓信號。針對恒壓源，測試可以直接用電壓探頭測量輸出到負載上的電壓信號。針對恒流源的測試，則通常是通過使用電壓探頭，測量采樣電阻兩端的電壓波形。整個測試過程中，示波器的設置是能否采樣到真實信號的關鍵。

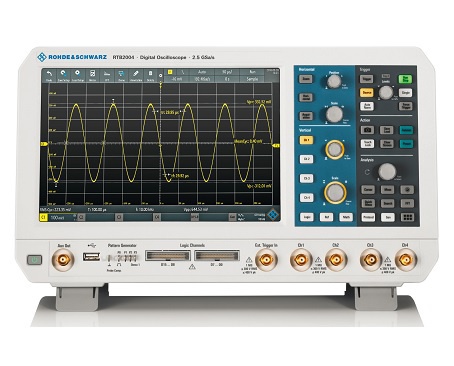

所用的儀器是：配有電壓測量探頭的TDS1012B示波器。
測量之前需要進行如下設置。
1.通道設置：
耦合：即通道耦合方式的選擇。紋波是疊加在直流信號上的交流信號，所以，我們要測試紋波信號就可以去掉直流信號，直接測量所疊加的交流信號就好。

寬帶限制：關
探頭：首先選用電壓探頭的方式，然后選擇探頭的衰減比例，必須與實際所用探頭的衰減比例保持一致，這樣從示波器所讀取數才是真實的數據，比如，所用電壓探頭放在&TImes;10檔，則這時，這里的探頭的選項也必須設置為&TImes;10檔。

2.觸發設置：
類型：邊沿
信源：實際所選擇的通道，如，準備用CH1通道進行測試，則此處就應該選擇為CH1。

斜率：上升。
觸發方式：如果是在實時地觀察紋波信號，則選擇‘自動’觸發，示波器會自動跟隨實際所測信號的變化，并顯示，這個時候，你也可通過設置測量按鈕，實時地顯示你所需要的測量的數值。但是，如果你想要捕捉某次測量時的信號波形，則需要將觸發方式設置為‘正?！|發。

這時，還需要設置觸發電平的大小，通常當你知道你所測量的信號峰值時，將觸發電平設置為所測信號峰值的1/3處。如果不知道，則觸發電平可以設置的稍微小一些。
耦合：直流或交流…，通常用交流耦合。

3.采樣長度（秒/格）：
采樣長度的設置決定能否采樣到所需要的數據，當所設置的采樣長度過大時，就會漏掉實際信號中的高頻成分；當所設置的采樣長度過小時，就只能看到所測實際信號的局部，同樣無法得到真實的實際信號，所以，在實際測量時，需來回旋轉按鈕，仔細分析，直到所顯示波形是真實的完整的波形。

4.采樣方式：
可根據實際需要設定。如，要求測量紋波的P-P值，則最好選擇峰值測量法，采樣次數也可根據實際需要設定，這與采樣頻率及采樣長度有關系。

5.測量：
通過選擇對應通道的峰值測量，示波器就可以幫你把所需要的數據及時顯示出來。同時也可以選擇對應通道的頻率、最大值、均方根值等。

通過對示波器進行合理設置和規范的操作，一定可以得到所需的紋波信號?？墒牵跍y量過程中一定要注意防止其它信號對于示波器探頭自身的干擾，以免所測量的信號不夠真實。
