發布時間： 2021-12-20 瀏覽次數: 作者：邁昂科技
音頻是多媒體系統中的一種重要媒體。我們能夠聽見的音頻信號的頻率范圍大約是20Hz-2OkHz，在這當中語音大約分布在300Hz-4kHz之內，而音樂和其他自然聲響是全范圍分布的。聲音經過模擬設備記錄或再生，成為模擬音頻，再經數字化成為數字音頻。在這里所說的音頻分析就是以數字音頻信號為分析對象，以數字信號處理為分析手段，提取信號在時域、頻域內一系列特性的過程。
各種各樣的特定頻率范圍的音頻分析有各自不同的應用領域。比如說，對于300－4kHz之間的語音信號的分析主要應用于語音識別，其用途是確定語音內容或判斷說話者的身份；而對于20－20kHz之間的全范圍的語音信號分析則可以用來衡量各類音頻設備的性能。所謂音頻設備就是將實際的聲音拾取到將聲音播放出來的全部過程中需要用到的各類電子設備，比如說話筒、功率放大器、揚聲器等，衡量音頻設備的主要技術指標有頻率響應特性、諧波失真、信噪比、動態范圍等。
音頻分析的原理主要涉及數字信號處理的基本理論、音頻分析的基本方法以及音頻參數測量和分析內容，在這當中數字信號處理是音頻分析的理論基礎。
傅立葉變換和信號的采樣是進行音頻分析時用到的zui基本的技術。傅立葉變換是進行頻譜分析的基礎，信號的頻譜分析是指按信號的頻率結構，求取其分量的幅值、相位等按頻率分布規律，建立以頻率為橫軸的各種各樣的“譜”，如幅度譜、相位譜。
信號中，周期信號通過傅立葉級數變換后對應離散頻譜，而對于非周期信號，可以看作周期T為無窮大的周期信號，當周期趨近無窮大時，則基波譜線及譜線間隔（ω=2π/T）趨近無窮小，從而離散的頻譜就變?yōu)檫B續頻譜。所以，非周期信號的頻譜是連續的。
在以計算機為中心的測試系統中，模擬信號進入數字計算機前先經過A/D變換器，將連續時間信號變?yōu)殡x散時間信號，稱為信號的采樣。然后再經幅值量化變?yōu)殡x散的數字信號。這樣，在頻域上將會出現一系列新的問題，頻譜會發生變化。由模擬信號變成數字信號后，其傅立葉變換也變成離散傅立葉變換，涉及到采樣定理、頻率混疊、截斷和泄漏、加窗與窗函數等一系列問題。
2、音頻數據分析方法
通常在對某音頻設備音頻測量分析時，該設備被看成是一個具有輸入端口和輸出端口的黑箱系統。將某種己知信號輸入該系統，然后從輸出端獲取輸出信號進行分析，從而了解該系統的一些特性，這就是音頻分析的一般方法。
輸入音頻設備的信號，稱作激勵信號，激勵信號可以是正弦、方波等周期信號，也可以是白噪聲、粉紅噪聲等隨機信號，還可以是雙音、多音、正弦突發等信號，最常用的檢測分析方法有正弦信號檢測、脈沖信號檢測、最大長度序列信號檢測等。
三、音頻參數測量及分析
音頻測量一般包括信號電壓、頻率、信噪比、諧波失真等基本參數。絕大部分音頻參數都可以由這幾種基本參數組合而成。音頻分析可以分為時域分析、頻域分析、時頻分析等幾類。由于信號的諧波失真對于音頻測量比較重要，因此將其單獨歸類為失真分析。下列分別介紹各種音頻參數測量和音頻分析。
1、基本參數測量
音頻測量中需要測量的基本參數主要有電壓、頻率、信噪比。電壓測試可以分為均方根電壓（RMS）、平均電壓和峰值電壓等幾種。頻率是音頻測量中最基本的參數之一。
通常利用高頻精密時鐘作為基準來測量信號的頻率。測量頻率時，在一個限定的時間內的輸入信號和基準時鐘同時計數，然后將兩者的計數值比較后乘以基準時鐘的頻率就得到信號頻率。
隨著微處理芯片的運算速度的提高，信號的頻率也可以利用快速傅立葉變換通過軟件計算得到，信噪比是音頻設備的基本性能指標，是信號的有效電壓與噪聲電壓的比值，在實際測量中，為方便起見，通常用帶有噪聲的信號總電壓代替信號電壓計算信噪比。
2、時域分析
時域分析通常是將某一種測試信號輸入待測音頻設備，觀察設備輸出信號的時域波形來評定設備的相關性能。
最常用的時域分析測試信號有正弦信號、方波信號、階躍信號及單音突變信號等。比如說將正弦信號輸入設備，觀察輸出信號時域波形失真就是一種時域分析方法。
方波分析具有良好的突變性及周期性，通過觀察設備對方波信號的輸出信號波形能夠很好的檢測設備的各項性能，因此方波信號成為最常用的時域分析信號。描述方波響應有上升時間、峰值振蕩、過沖量及傾斜度等幾個最主要參數。
階躍信號分析比較簡單，主要用來檢測音頻設備對于信號突變的響應靈敏度。階躍信號分析的參數通常兩個，就是階躍響應信號的上升時間和脈沖寬度。
上升時間越小，設備對于信號突變的響應越靈敏，瞬態特性越好;脈寬越小，設備的阻尼特性越好，系統越穩定。
正弦信號在某個時刻峰值突然升高，形成突變，就是單音突變信號。由于單音突變信號的能量集中在一個很窄的頻率范圍，因此常用單音突變信號檢測音頻設備在某個特定頻率的響應情況。單音突變信號的主要用途是快速判定某些音頻設備，比如說揚聲器的阻尼特性等。
3、頻域分析

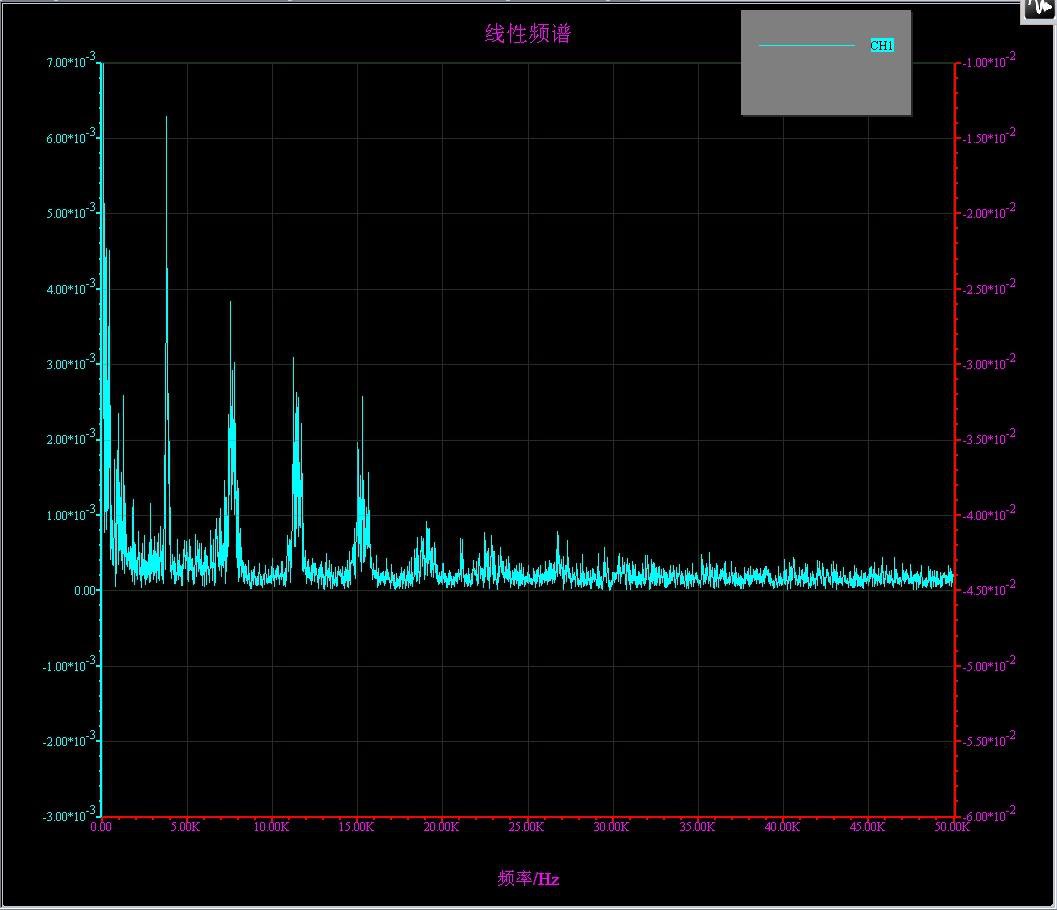

頻域分析是音頻分析的重要內容，頻域分析的主要依據是頻率響應特性曲線圖。前面提到的正弦檢測、脈沖檢測及最大長度序列信號檢測都能夠得到設備的頻率響應。
頻率響應曲線圖反映了音頻設備在整個音頻范圍內的頻率響應的分布情況。一般來說曲線峰值處的頻率成分，回放聲壓大、聲壓強；曲線谷底處頻率成分聲壓小、聲音弱。若波峰和波谷起伏太大，則會造成較嚴重的頻率失真。
4、時頻分析
時頻特性描述了音頻設備在時間軸上隨著時間的變化其頻域特性的變化情況。時頻特性不僅在頻率的變化過程中描述了音頻設備的響應狀態，而且還在時間的變化過程中描述了音頻設備的響應狀態，也就是從三維的角度全面地描述了音頻設備的響應特性。
對于放音設備而言，主觀聽感的評述，如低音是否干凈，背景是否清晰，層次是否分明，音場的深淺等均與音頻設備的時頻特性均有密切關系。音頻設備的時頻特性是客觀評價音頻設備性能優劣的一個很重要的方面。
音頻設備的失真包括諧波失真、互調失真、相位失真及瞬態失真等幾類。音頻測量中最重要的是諧波失真，諧波失真，簡單地說就是聲音信號經音頻設備重放后多出來的額外的諧波成分。
從聽者的角度看，不同的發聲物體所發出的聲音是由不同的基波和諧波構成的，聽者可以根據聲音的特性分辨出發聲的物體。
如果功率放大器將某種樂器所發出的樂音（樂音由基波和諧波組成）放大，經揚聲器放音后，對基波和各次諧波的波形形狀、幅值和相位均能無失真的重現出來，則可以認為是高質量的放音；否則的話，揚聲器所放出的聲音聽起來煩躁、別扭，則諧波失真己經達到無法忍受，甚至使人無法分辨發聲樂器的種類。
因而，諧波失真是音頻設備的重要性能指標。諧波失真的測量方法有兩種，一種是以正弦信號輸入待測設備，隨后分析設備響應信號的頻率成分，可以得到諧波失真。
另一種更簡單的測量方法是首先利用帶阻濾波器濾除響應信號中的基頻成分，隨后直接測量剩余信號的電壓，將其與原響應信號作比較，就可以得到諧波失真。
顯然第二種方法得到的諧波失真是THD+N，由于采用了信號的總電壓值代替了基頻分量電壓值，因而得到的諧波失真比實際值偏小，且實際的諧波失真越大，誤差越大。在實際的音頻測量時，通常在一定的頻率范圍內選取若干個頻率點，分別測量出各點的諧波失真，隨后將各諧波失真數值以頻率為橫坐標連成一條曲線，稱為諧波失真曲線。
在這里所說的音頻分析儀器是指既能夠測量話筒、音頻功放、揚聲器等各類單一音頻設備的各種電聲參數，也能測試組合音響、調音臺等組合音頻設備的整體性能的分析類儀器。
現如今市場上已經出現了可用于測量音頻設備的各類分析儀器，比如說失真度分析器、頻譜分析儀、頻率計數器、交流電壓表、直流電壓表、音頻示波器等。這些基于各種功能電路的機架式硬件儀器使用簡便、測量精度較高，現如今己經獲得了廣泛的應用。
音頻設備生產廠家可以利用音頻分析儀器檢查設備的性能，發現存在的缺陷，從而對設備的設計制造進行改進，消費者也可以利用音頻分析儀器對設備進行評估，選擇合適的產品。以組合音響為例，在評價其性能時常常用到術語“音色”，所謂音色就是指音響因高次諧波不同而引起的聲音差異。
而音響的所謂“平衡感”則是指音響在全頻段重放的量感聽起來自然的程度。音頻分析儀器的作用就是將評價設備各種行業術語以各種量化的特征參數形式表示出來，“音色”所對應的特征參數就是諧波失真的測量，而“平衡感”則涉及到設備在整個音頻范圍內的頻率響應的分布情況。
一般說來，一臺功能較為齊全的音頻分析儀器應能測量信號交直流電壓、信號頻率、諧波失真、信噪比等參數，功能強大的音頻分析儀器提供頻譜分析、1/3倍頻程分析、倍頻程分析、聲壓級測量等功能，如果要組建音頻分析系統，還需要一臺標準音頻信號發生器作為激勵信號源。
五、音頻分析儀器的現狀
早期專業的音頻分析儀種類很少，在做音頻測量時一般是利用萬用電表、頻率計、示波器及頻譜儀等組合成一套音頻測試系統。這種測試系統中間環節多，各環節之間接口匹配較為困難，使用起來比較麻煩，測量結果往往也不。
近幾年來出現的音頻分析儀器也與儀器的主流發展趨勢一致，朝著高度集成化、智能化的方向發展，這些儀器集成了復雜音頻信號發生裝置、功率放大裝置等，具備了一些初步的圖形化分析功能，使用戶很容易組建音頻測量系統。
六、總結
音頻分析利用時域分析、頻域分析、失真分析等方法為手段，通過測量各類音頻參數來評價音頻系統的性能。音頻分析是一種綜合性的分析，涉及到眾多的測試儀器，對于普通用戶而言，需要根據其感興趣的參數合理的選擇測試儀器，難以建立完整的音頻測試分析系統。
-
