61809/61812/61815機種為Chroma 61800回收式電網模擬電源系列中，功率為9kVA/12kVA/15kVA的電源測試儀器產品。此機種以3U機體高度具備最大15kVA輸出功率，實現高功率密度設計；且具有單相、三相輸出模式；輸出電壓范圍可達相電壓350V、線電壓606V，透過單相三線配置可達單相電壓700V；此外更可透過主從控制實現多臺單機并聯組合，提供更大輸出功率以滿足測試需求。
Chroma 61809/61812/61815機種具備能源回收功能，可提供使用者完善的節能方案。待測物在測試中所產生的能量，經由機器可高效率回饋到電網，而不是在測試過程以熱能消耗，達成環保節能的目的。借此，61809/61812/61815可適用于市面上各項綠能相關產業測試，如太陽能逆變器、儲能系統（ESS）、電力調節系統（PCS）、微電網（Micro grid）、電力相關硬件回路模擬（PHIL）、電動車電源設備（EVSE）、車載充電器（OBC）及雙向車載充電器（BOBC）等等。
法規測試部分，61809/61812/61815機種適用于電動車對電網測試（V2G）、電動車對負載測試（V2L）、電動車對住家放電測試（V2H）、能源儲存系統測試（ESS）、IEC 61000-3-2/-3-3/-3-11/-3-12（國際法規對于交流電壓測試需求）、IEEE1547/IEC 62116（綠能發電相關國際規范）。
Chroma 61809/61812/61815機種使用全數位式控制技術，可在最大相電壓350V及頻率30Hz到100Hz的輸出范圍下提供最大功率，所有型號都可輸出非常純凈的正弦波，可在50Hz/60Hz滿載輸出下低于0.5%總諧波失真率；此外不僅可輸出純交流電壓，還有直流輸出模式以及交流加直流輸出模式，可擴大應用于純直流電測試，以及交流電含直流偏壓成份的測試應用；電流輸出能力可提供方均根電流的3倍峰值電流，適用于待測物的輸入涌浪電流測試。
61809/61812/61815可提供精密的測量功能，如RMS電壓、RMS電流、實功率、功率因素、電流波峰因素等，應用先進的DSP技術，可測量THD和50階的電流諧波成份；此外還可應用LIST、PULSE和STEP高階編程功能來模擬交/直流電源擾動（PLD）測試，也可透過SYNTHESIS（合成）功能來編輯不同的諧波分量，再組成使用者自身需求的各項失真波形。
61809/61812/61815使用5寸LCD全觸控螢?zāi)唬钆渲庇^簡便的UI界面可讓使用者快速熟悉儀器操作；遠端界面則有標配USB、LAN及選配GPIB或CAN界面，可藉由電腦和ChromaSoftpanel軟件進行快速的數位控制；此外Chroma也提供儀器的控制驅動器，使用者可借由LabVIEW軟件來做控制系統的程序整合應用。
高功率密度設計

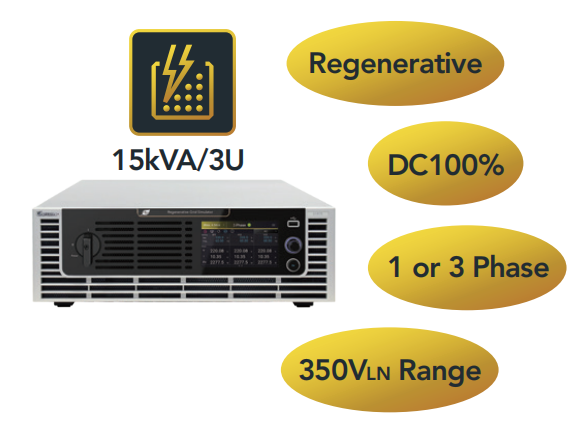

Chroma 61809/61812/61815機種為61800回收式電網模擬電源系列的新產品。其藉由先進的數位控制系統及新一代熱能處理技術，以僅3U高的機體空間達成最大15kVA輸出功率、350V寬范圍相電壓輸出、單/三相輸出模式、DC100%功率能力、能源回收等硬件功能，此外輸出電壓爬升/跌落等瞬時能力更進一步獲得提升，為整體功率密度達業界領先之突破性產品，為使用者帶來劃時代的電源測試解決方案。
在搭配系統應用部分，61809/61812/61815的3U高度僅占系統機柜極少空間，可提供機柜更多空間安排彈性；此外其余同功率等級產品多為落地式的大型機體構架，對比之下，61809/61812/61815機種則可放置實驗桌上使用，大幅增加了電源儀器使用的便利性。
直觀的觸控操作界面

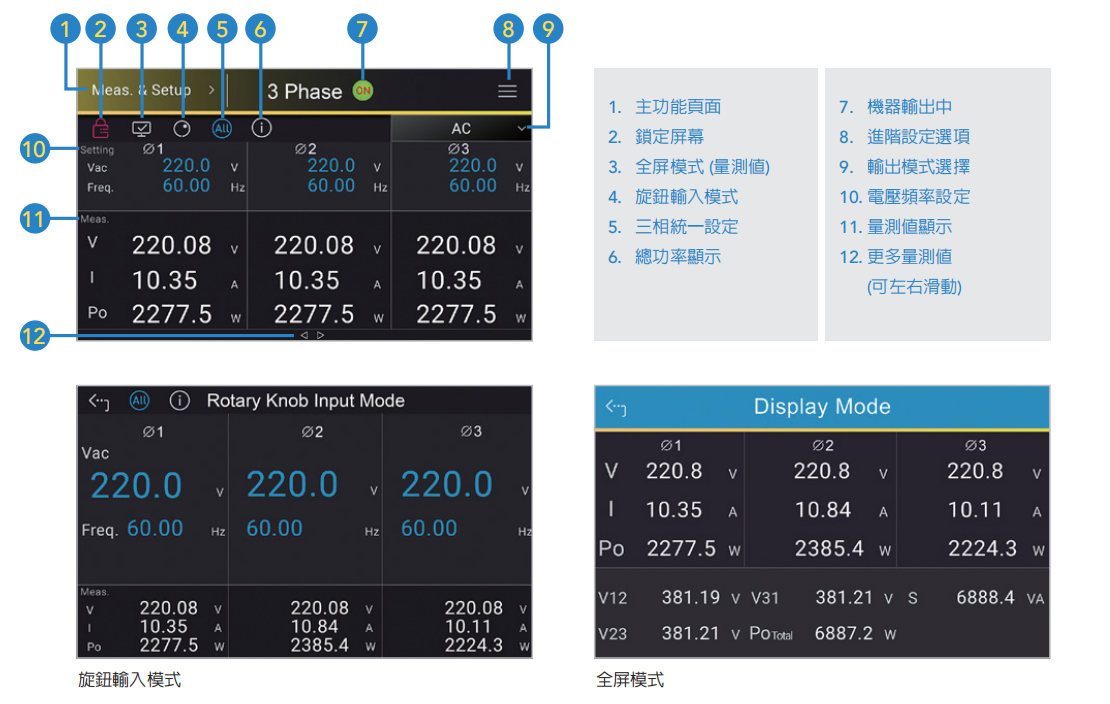

Chroma 61809/61812/61815機種配備觸控式操作屏幕，提供直觀的UI界面讓使用者快速進行多項設定和操作。其中的旋鈕輸入模式可針對欲設定的參數做放大顯示，適用于需要微調參數的測試應用；全屏模式則可將所有測量值擴展至全屏，適用于完成輸入設定后的觀察環節，提供使用者更清楚的測量參數畫面。
全球通用的入電規格
61809/61812/61815使用PF>0.98之主動式功率因數校正技術，可實現低能耗及高轉換效率。此外為了囊括全球的用電范圍，61809/61812/61815機種具備三相200V±10%至480V±10%線電壓之寬范圍入電規格，可用于200V、220V、380V、400V、480V等三相用電環境，提供使用者可于任意地區啟動機器而不須其余電壓轉換裝置。
電源干擾模擬（PLD）進階編輯功能
Chroma 61809/61812/61815機種具備電源干擾模擬PLD（Power Line Disturbance）進階編輯功能，可模擬多種電網異常及擾動狀態以符合測試需求。包含STEP、PULSE、LIST等編輯模式，以及SYNTHESIS、Inter-Harmonic、Harmonic Measurement等諧波和間諧波相關功能。其中STEP和PULSE模式提供單步或連續的電壓變動，用來模擬電源干擾如周期瞬降，瞬間高壓，電壓漸降等；LIST模式可編輯更復雜的測試波形，包含100個序列可設定開始與結束的狀態，波形成份可含AC和DC，幾乎可組成想要的所有信號波形。運用這些模式，61809/61812/61815機種可模擬各種各樣的電壓瞬降，中斷和變異的波形，同時做為符合IEC 61000-4-11（認證前測試）和-4-13/ -4-14/ -4-28的法規免疫性測試。

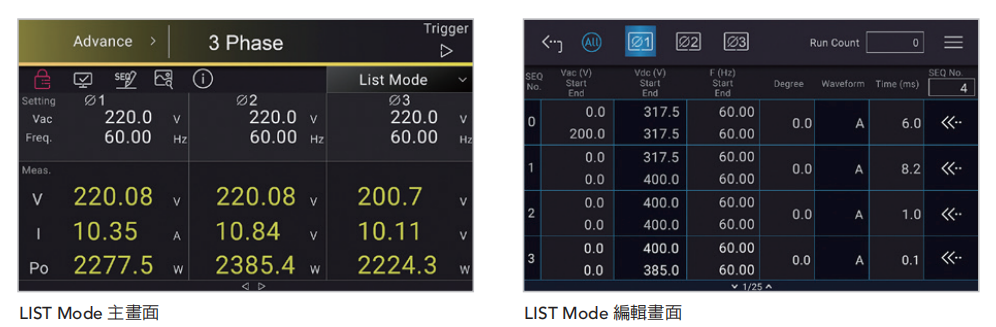

此外STEP、PULSE、LIST等模式配合全新的觸控屏幕界面，亦大幅優化了操作和可用性。例如在LIST模式下，編輯頁面可直接掌握所有序列的設定內容，且可透過搜尋功能快速找到欲調整的序列；此外亦可藉由點選、滑動等觸控操作，以及復制、粘貼等快速編輯功能來設定每個序列，提供使用者更直觀方便的編程體驗。

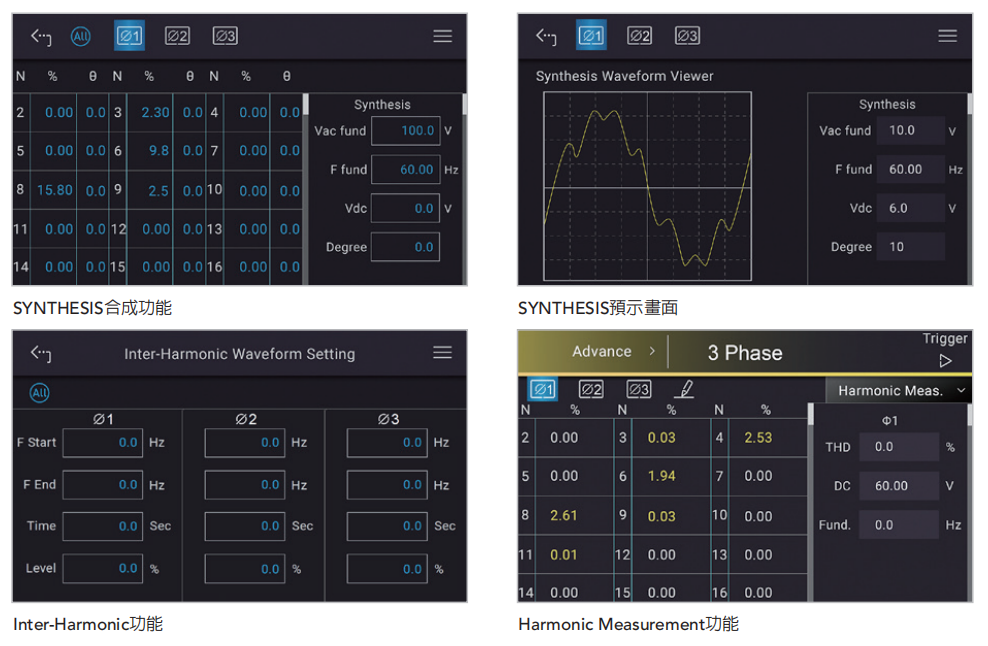

SYNTHESIS（合成）功能提供以50Hz或60Hz為基本頻率來設定50階的諧波成份，形成周期性的失真波形；Inter-Harmonic功能可在基頻之外，設定另一個非諧波的變動頻率成份，頻率范圍能從0.01Hz掃描到3000Hz，可借此幫助發現待測物輸入端的諧振點或抗干擾的脆弱點；Harmonic Measurement功能可針對電壓或電流做50階的諧波測量，并顯示基波電壓、直流成分、以及總諧波失真度等數值。
主從機并聯功能

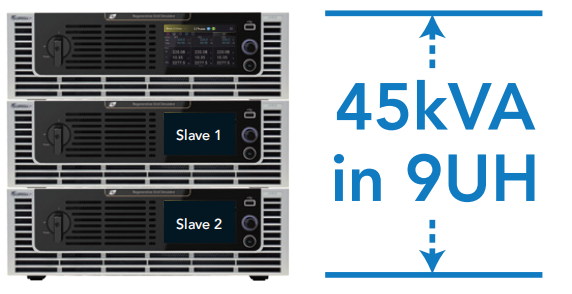

61809/61812/61815具備主從機（Master-Slave）并聯輸出功能，能以總并聯臺數最多三臺來滿足更高的輸出功率需求。使用者可藉由連接三臺61815回收式電網模擬電源，以一臺主機加二臺從機的并聯構架，實現9U硬件高度內含總輸出功率45kVA的高功率密度配置。
主要應用領域
一般電源及電網相關測試

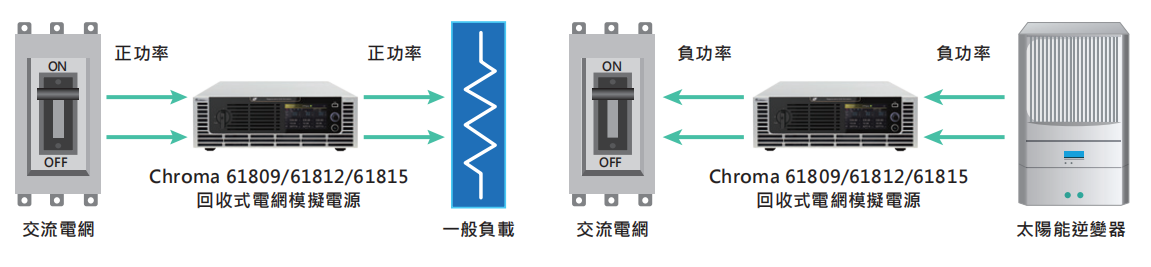

61809/61812/61815回收式電網模擬電源為定電壓輸出的交流電源，可應用于一般產品電源測試（如：家電產品，開關式電源），此交流源會對負載輸出功率，同時以拉載過電流設定（OCP）來進行保護。當待測物為會將能量回饋到電網的產品（如：太陽能逆變器，雙向充放電機），在輸出電壓的同時若偵測到輸出的功率為「負功率」時，Chroma 61809/61812/61815機種就會啟動能源回收機制，將逆變器所產生的逆灌電流和負功率能量轉換到交流電網，可應用于正負電壓/電流正反方向的全四象限，完成模擬電網相關的測試應用。
電動汽車相關測試

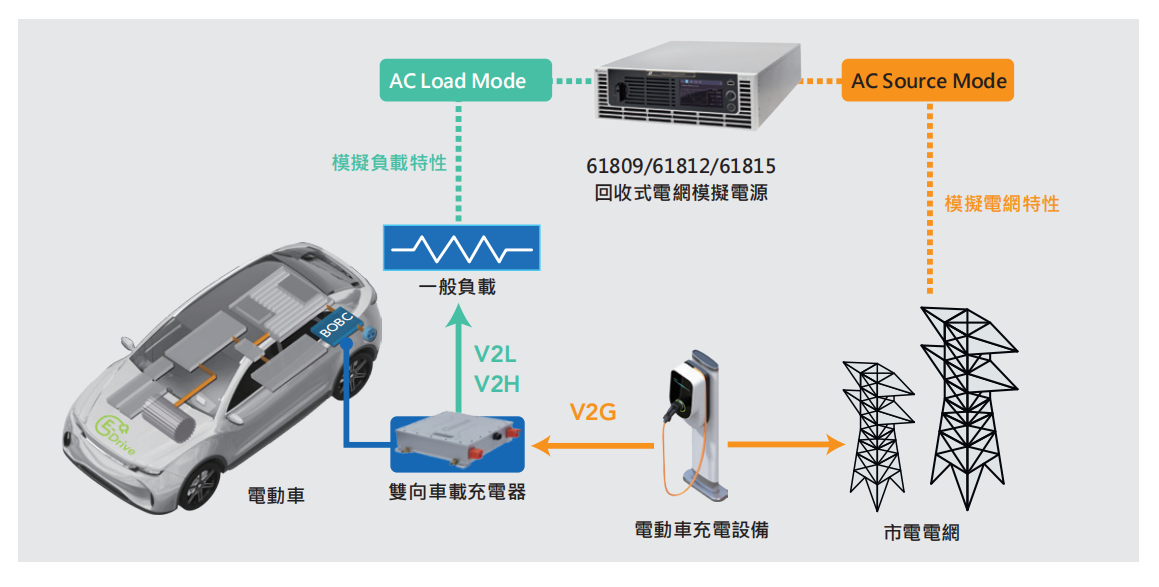

Chroma 61809/61812/61815機種可對電動汽車產業相關產品，如電動車充電設備EVSE（Electric Vehicle Supply Equipment）及車載充電器OBC（On Board Charger）等提供完善的電源測試解決方案，亦可完成EVSE測試規范SAE J1772（AC Level 1，AC Level 2）、OBC中國QC/T 895標準等法規測試。此外，OBC的發展趨勢正朝著雙向充放電應用如V2G（Vehicle to Grid）、V2L（Vehicle to Load）及V2H（Vehicle to Home）等技術做發展，而61809/61812/61815具備能源回收功能、AC Load選配功能、PLD進階編輯功能，可滿足此雙向車載充電器BOBC（Bi-directional OBC）相關的各項測試應用需求。
回收式交流負載功能

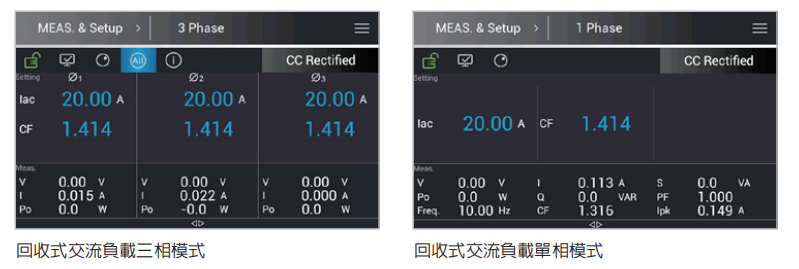

Chroma 61809/61812/61815機種可選配B618007：回收式交流負載功能，實現單一機體擁有交流電源和交流負載雙功能，使用者可透過簡易的UI操作快速切換Source或Load模式。當機器為交流負載模式時，不僅具備能源回收功能，可進行四象限拉載，且單機可選擇單相或三相操作模式，此外也支持最多三臺單機并聯功能，提供最高45kW的交流負載測試方案。

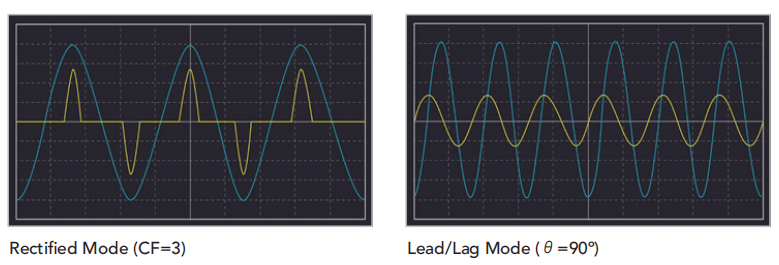

Chroma 61809/61812/61815回收式交流負載具備定電流、定功率、定阻抗等基本功能。其中定電流和定功率功能，依附加設定參數為峰值因素CF，或電壓/電流相位差θ，分別提供Rectified Mode、Lead/Lag Mode等操作模式。Rectified Mode可模擬整流性負載特性，設定峰值因素CF為1.414~3，實現非正弦波的電流波形拉載。Lead/Lag Mode可模擬電容性或電感性負載特性，設定拉載電流超前或落后電壓0°~90°。此交流負載功能主要應用于EVSE充電站、混合式逆變器、不斷電系統UPS、雙向車載充電器BOBC等待測物相關測試。
Chroma 61809/61812/61815回收式交流負載，于CC Rectified Mode提供半波拉載功能。在電壓、電流為正弦波條件下，可提供正半周、負半周拉載，以及模擬SCR/TRIAC開關特性的90度Leading Edge、Trailing edge半波拉載。使用者可藉由拉載半波電流，模擬調溫/調光的家用電器、保護開關、感應馬達等相關待測物的負載特性，測試電壓源的輸出穩定度。

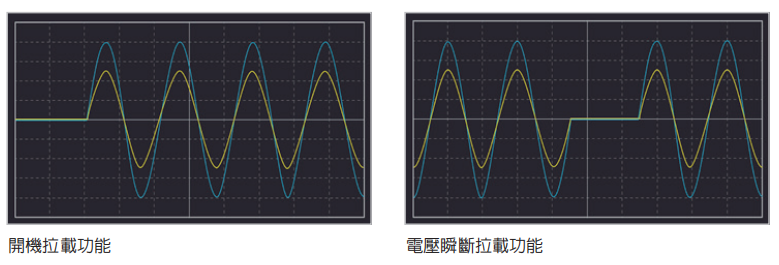

Chroma 61809/61812/61815回收式交流負載支持待載開機，且提供可測試電壓源瞬斷的Stand-By功能。在機器Load On后，可依電壓源的啟動或瞬斷重啟，做對應的即時拉載?？捎脕?lái)測試逆變器或不斷電電源，在開機、電壓瞬斷或電壓DIP等條件下拉載的承受能力。
