接收機模式快速操作步驟
① Scan 掃描測試設置和測試

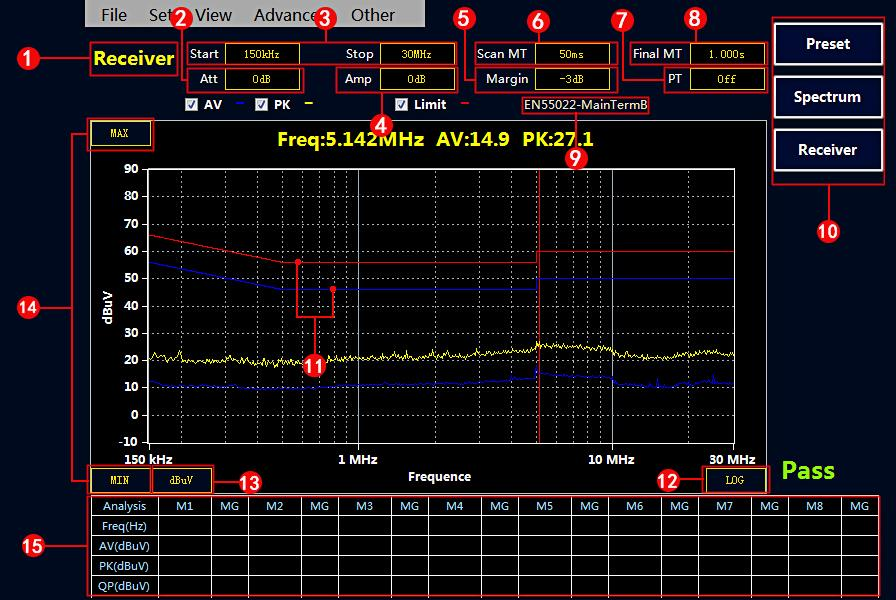

按“Receiver” 進入接收機模式。（開機默認進入接收機模式）。

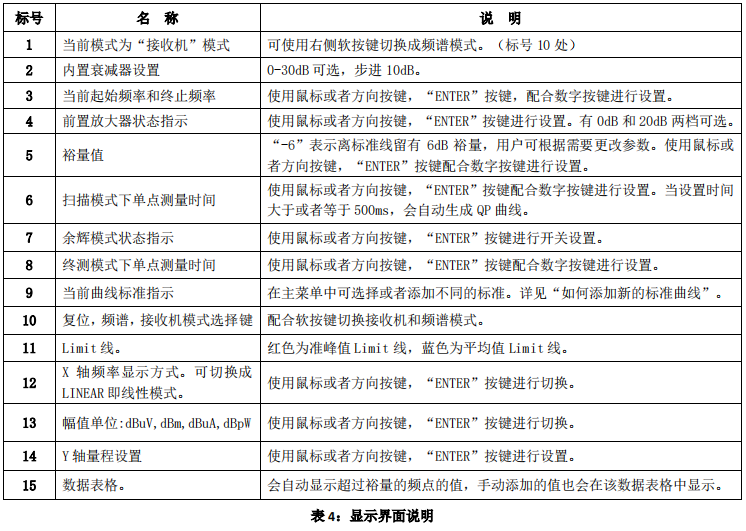

設置“起始頻率”，“終止頻率”，“掃描模式下單點測量時間”，“終測模式下單點測量時間”以及“裕量”。（設置方法可參考表 4）

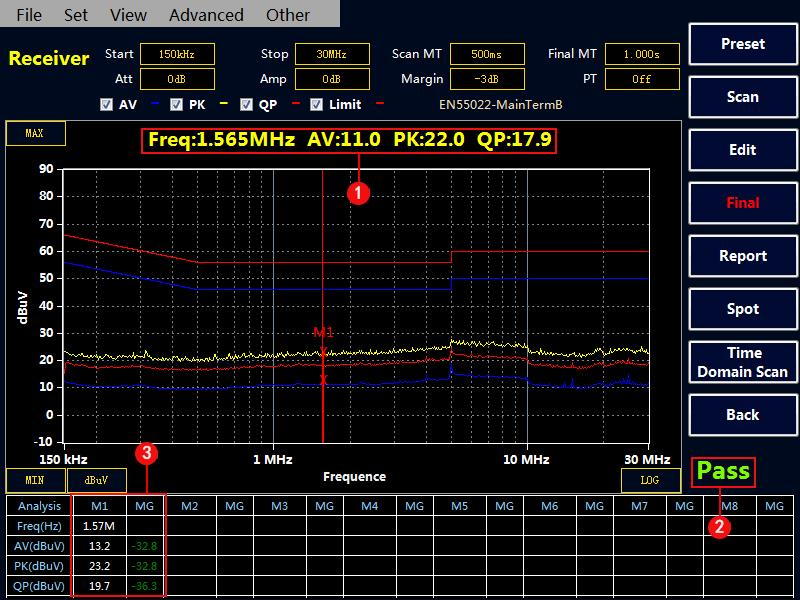

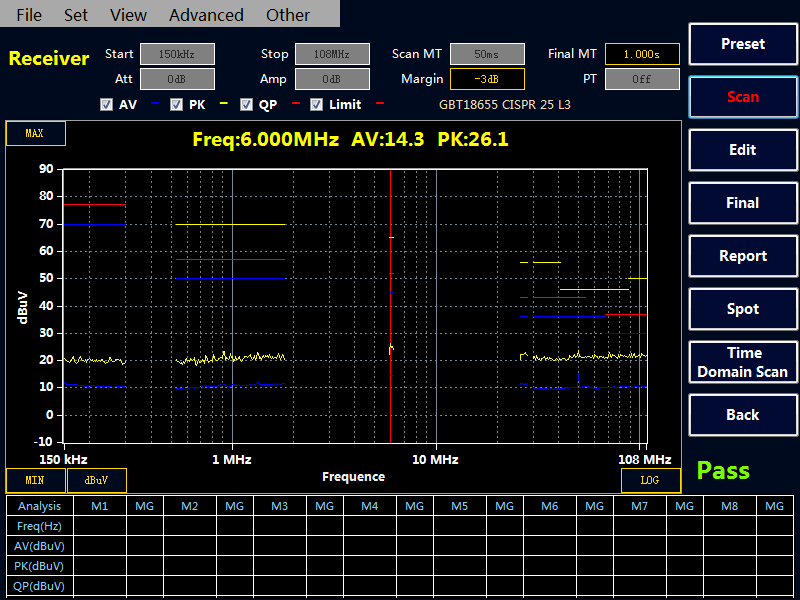

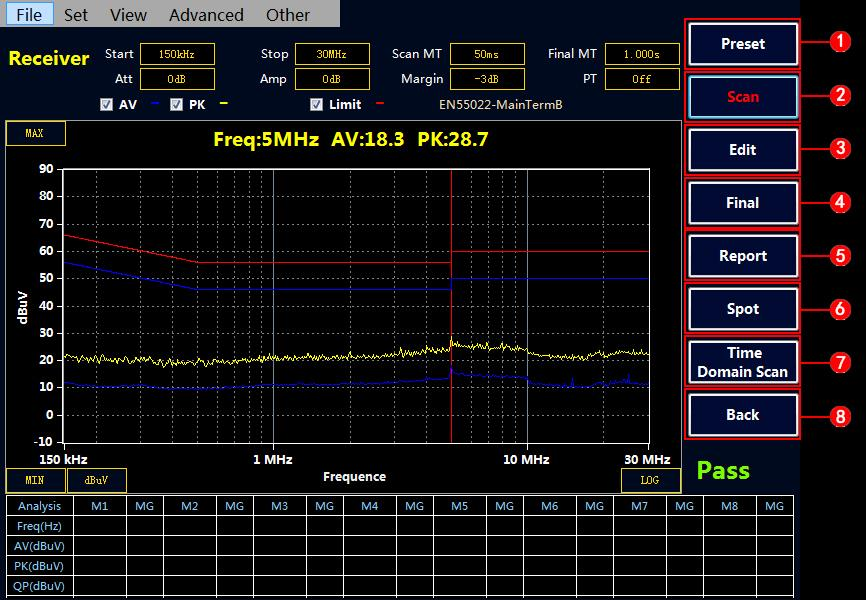

按 “Scan” 開始掃描。就可以得到被測曲線。如下圖所示：

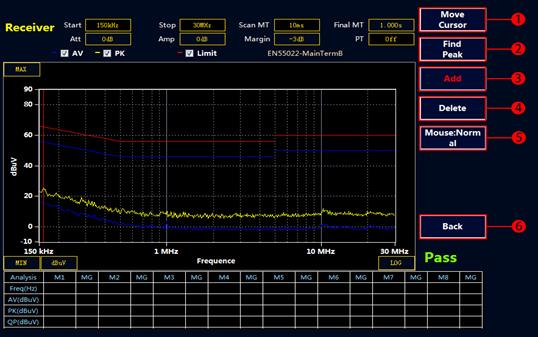

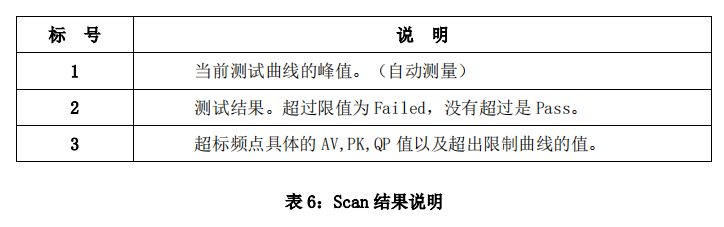

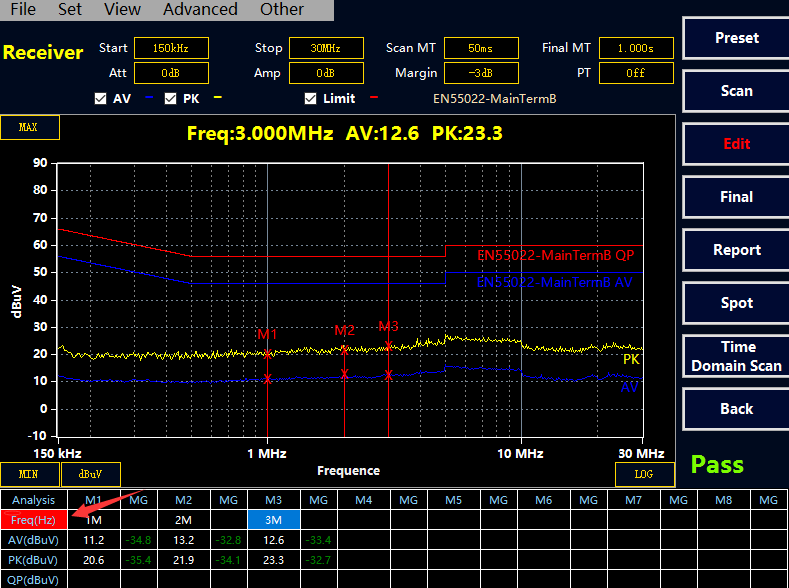

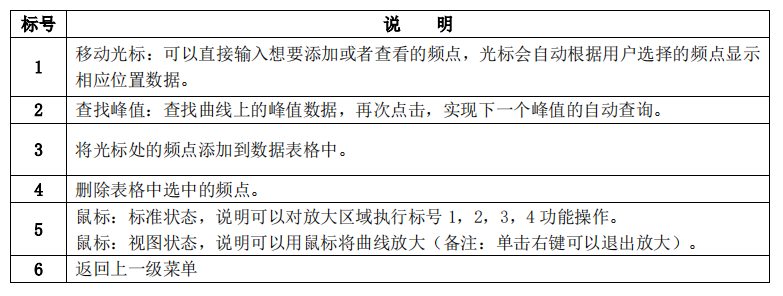

② 對掃描結果進行編輯分析
③ Final 終測
選擇“Final” 按鍵，接收機會對表格中的點進行終測，測量 PK，AV,QP 值，測量時間在Final MT 中設置。如果沒有超標點或者手動添加的測試點，F(xiàn)inal 終測是無效的。注意：終測時請不要關閉被測設備。
④生成報告

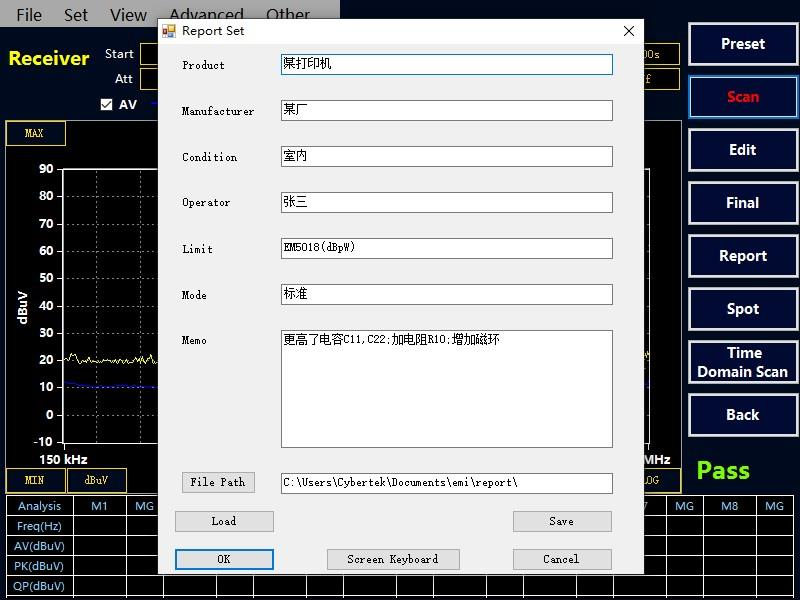

使用鼠標選擇 File----Report----Report Set。可以設值相關的產品信息，如下圖：
選擇“Make Report”，會自動生成 PDF 形式的報告?？梢员４娴街鳈C或者通過 USB 接口存儲到 U 盤中。也可點擊接收機模式下的主菜單中的快捷鍵“Report”直接生成報告。另外也可以生成 word 版的報告（前提是主機需要安裝 WPS 或者word），點擊 Advanced——Advancedoption 中報告文件格式選擇 Docx，點擊 Save 后，下次開機啟動自動生成 word 版測試報告。

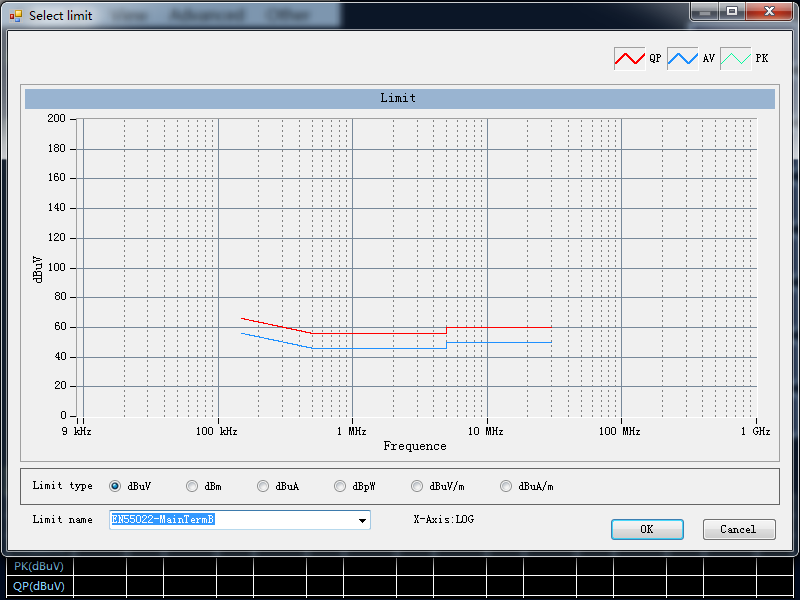

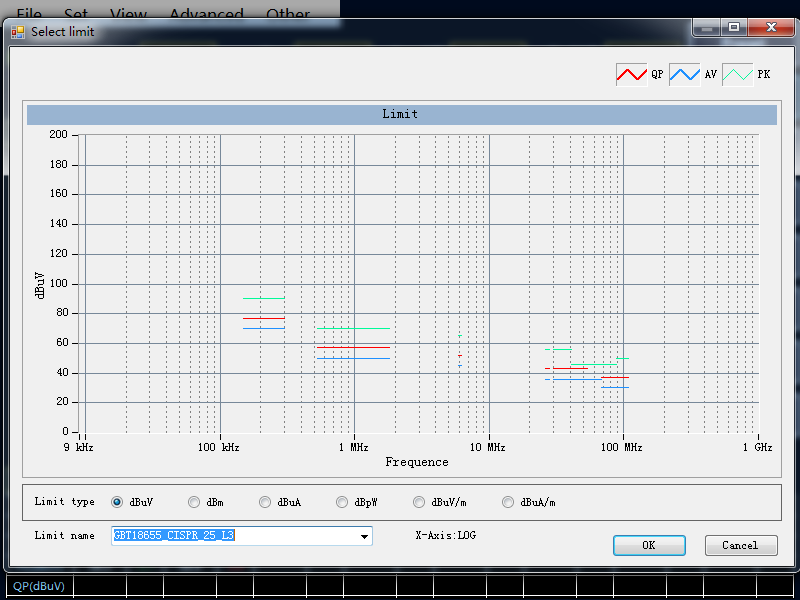

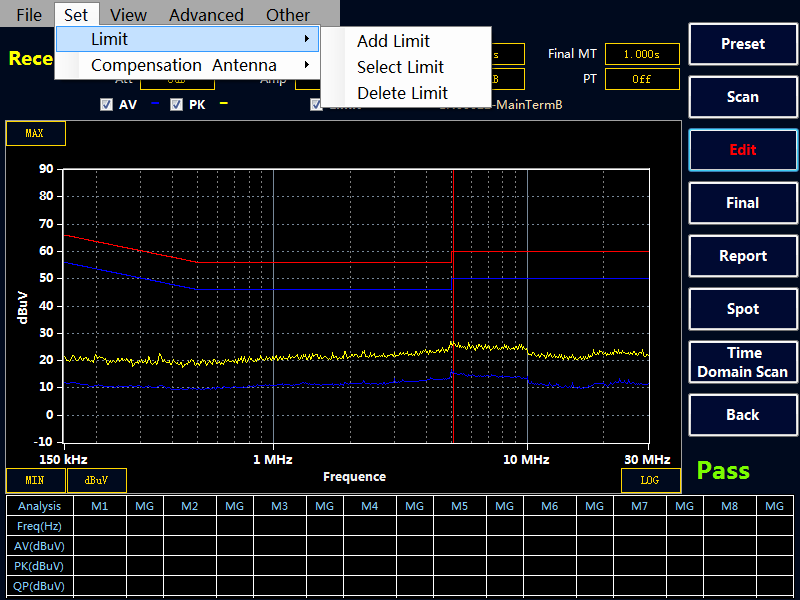

鼠標選擇 Set--- Limit---Add Limit，進入增添標準界面。
Limit Name 填入標準名稱“EN55022”，單位選擇 dBuV，X 軸選擇 log。
點選“QP”。

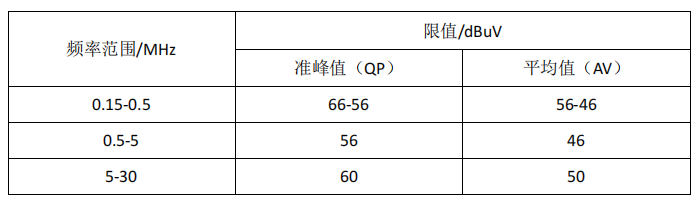

在 Freq 輸入相應頻率， Amplitude 輸入限值，然后選擇 Add ，也可以 Delete 刪除，或者Reset 全部清空。在上方的表格處會實時顯示繪制的曲線。
Save 即可。
②繪制 AV 曲線
③繪制 PK 曲線
繪制和調用補償曲線
①繪制補償曲線

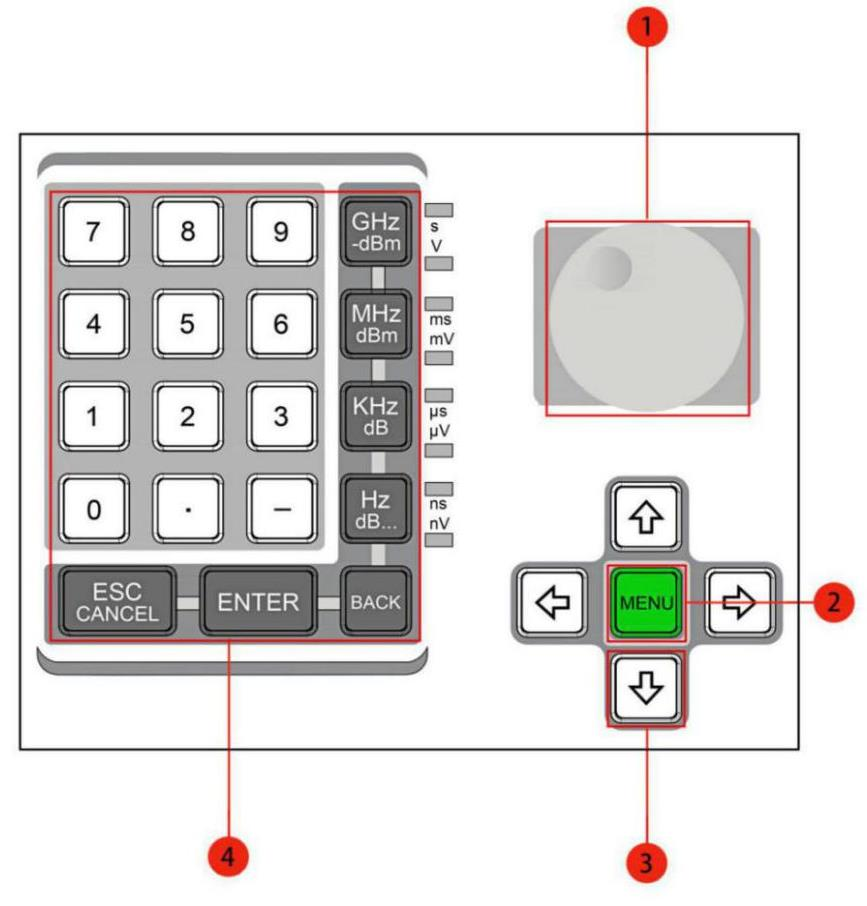

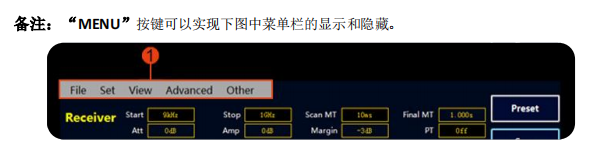

按“MENU”進入主菜單。
鼠標選擇 Set---Compensate。進入補償編輯界面。
以本公司的人工電源網絡 EM5040B 為例。由于內置 10dB 衰減器，所以實際的測試結果要補償10dB。在 Freq 輸入相應頻率，F(xiàn)actor 輸入補償值 10，然后選擇 Add，即可添加。也可以 Delete刪除或者 Reset 全部清空。Filename 空白處命名補償曲線“LISN-COMP”點擊 Save 或者 SaveTo Default（保存到默認，會自動調用默認曲線)。
②調用補償曲線

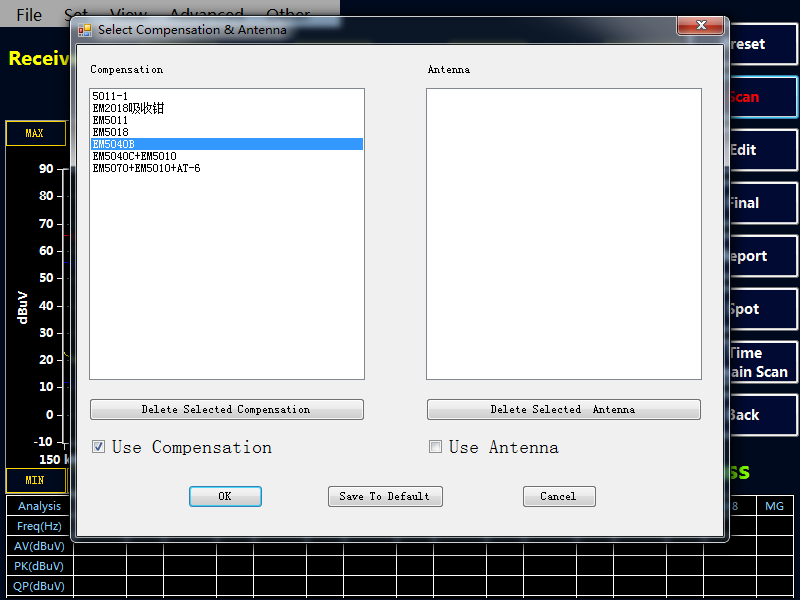

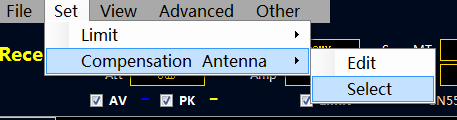

調用補償曲線時點擊“Set-Compensation Antenna-Select”，選擇所需的補償曲線。然后點選“Use Compensation”程序?qū)?yīng)用當前補償曲線，并在表格上顯示補償?shù)闹?。點擊 OK 確認。

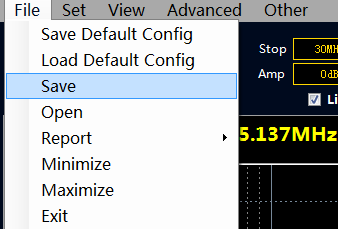

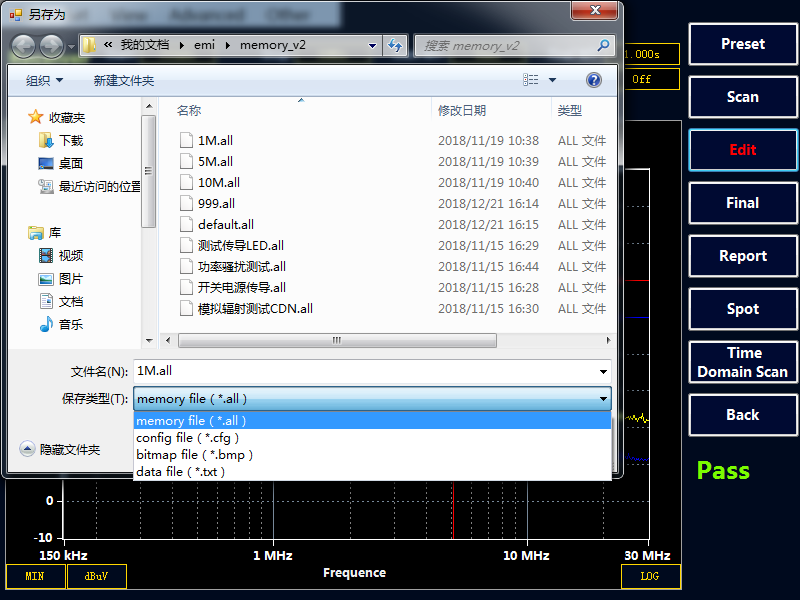

保存功能
保存類型有四種分別是：
cfg（保存當前掃描配置）方便用戶直接調用之前的掃描配置，不需要重新設置。
bmp（圖片的形式保存數據）。
txt（記事本的形式保存數據）。
隱藏數據表格

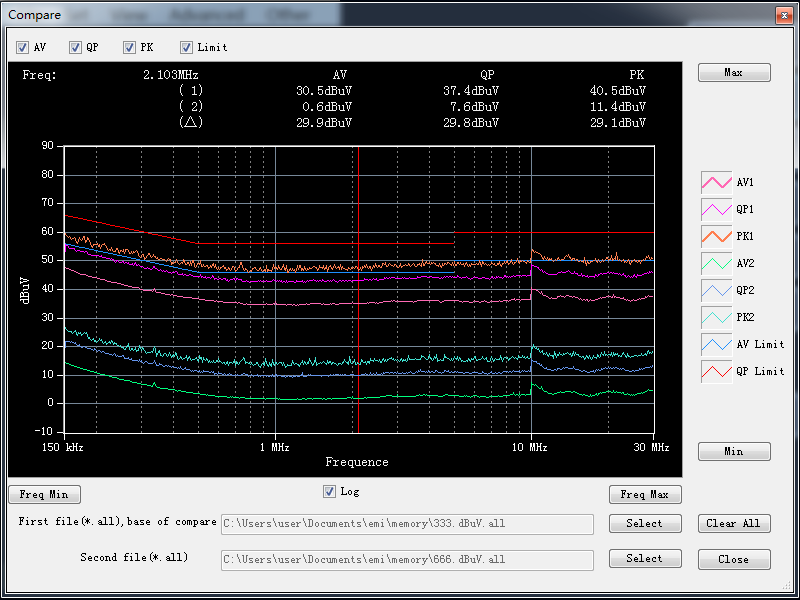

圖片對比
掃描模式設置

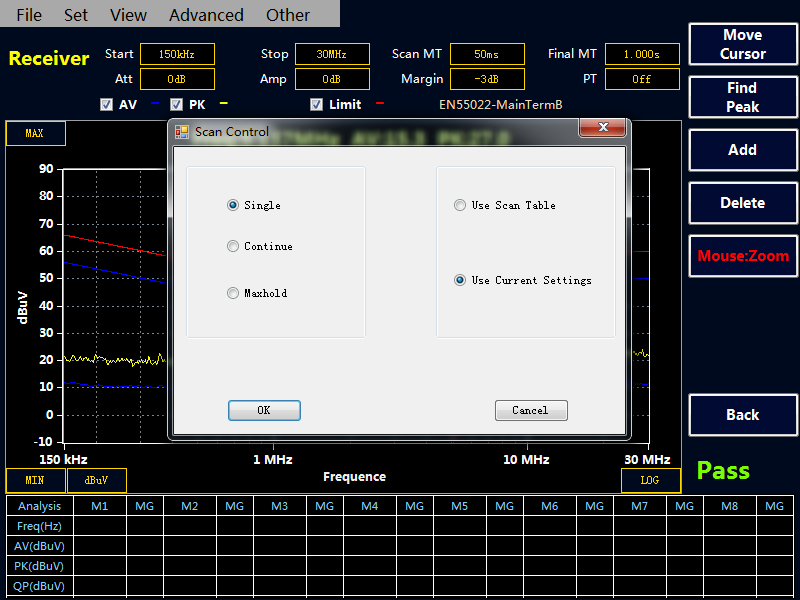

點擊菜單 Advanced----Scan Control 后，彈出掃描模式對話框。掃描模式有三種模式可供選擇：
連續掃描 ：點擊 Scan，執行連續掃描操作，并覆蓋之前掃描的數據，通過 Stop 按鍵停止掃描。
最大值保持掃描：點擊 Scan，會執行連續掃描操作，并保持最大值顯示，通過 Stop 按鍵停止掃描。

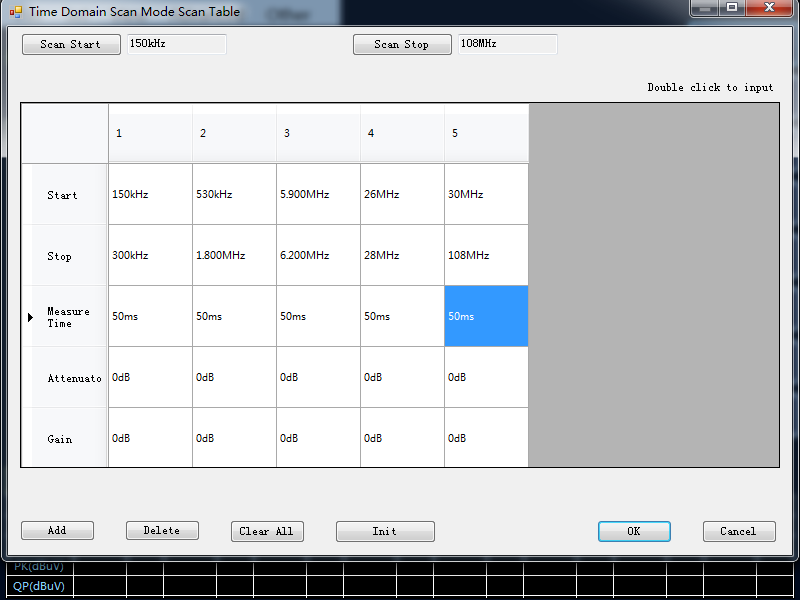

掃描頻段設置
所示：
高級選項的設置介紹

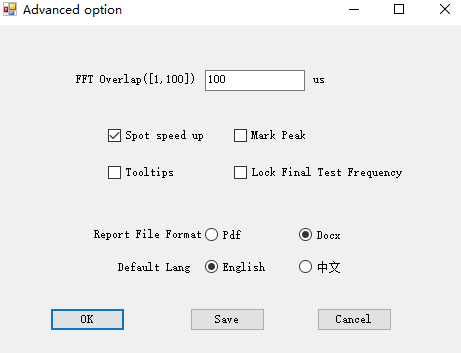

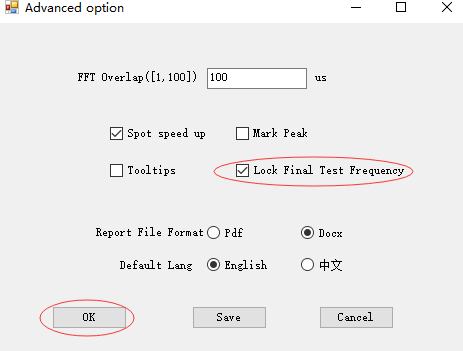

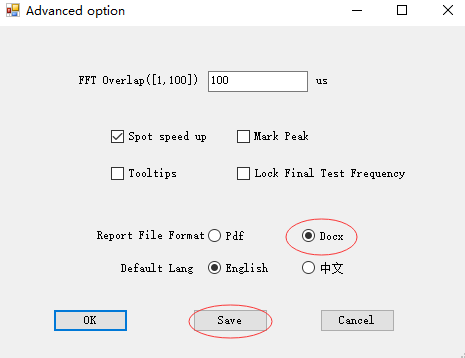

點擊 Advanced——Advanced option
FFT Overlap：測試瞬態信號時，應該減小 FFT 重疊時間，增加時間分辨率，抓住超短時間事件。
Spot speed up：測試瞬態信號時，應該關閉。
Mark Peak：標記峰值。
Tooltips：顯示鼠標位置頻率值提示。
Lock Final Test Frequency：頻率值鎖定（在鎖定終測頻率功能介紹中有詳細介紹）。
Report File Format：默認生成報告的格式，有 PDF 和 word。

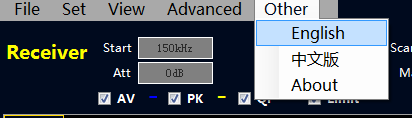

中英文切換

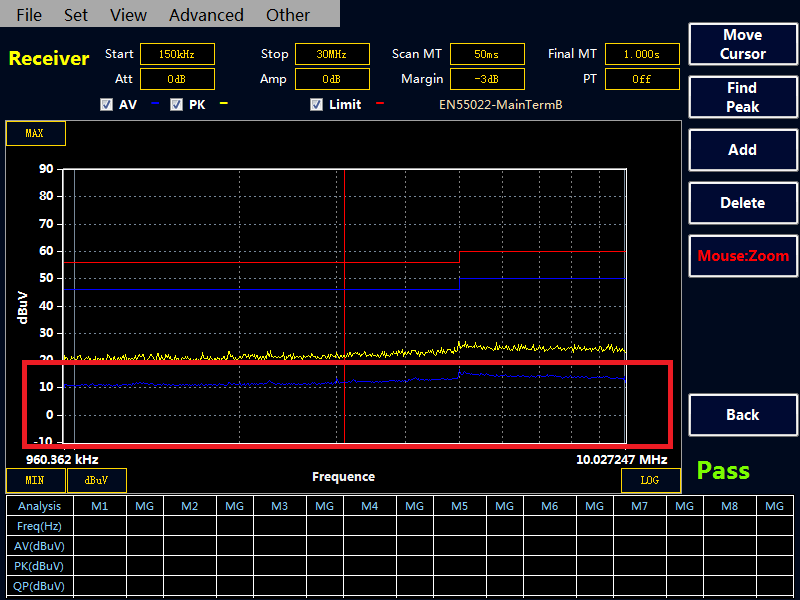

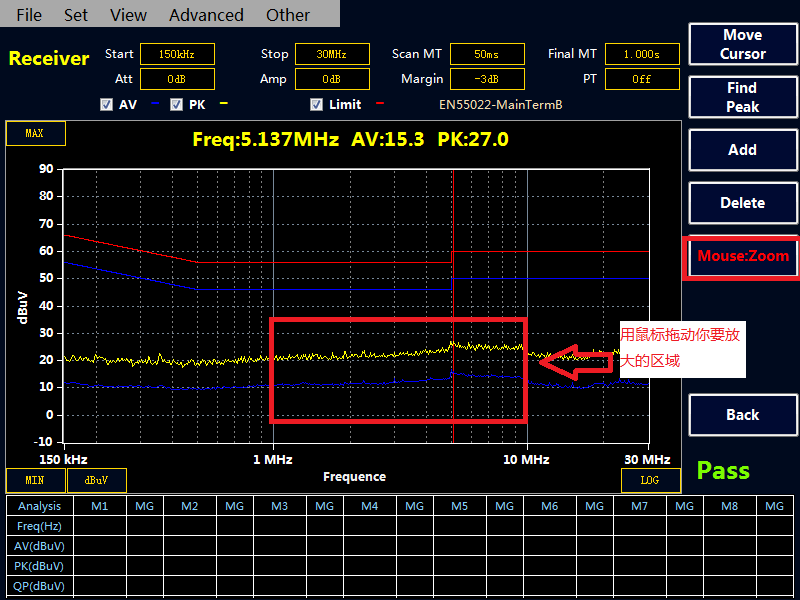

曲線放大功能
鎖定終測頻率
在菜單欄中點擊 Advanced——Advanced option，將 Lock Final Test Frequency 選項勾上，點擊OK，回到主界面的超標點的頻率那一欄顯示紅色，說明設置成功，然后添加自己需要的測試頻點。(在接收機掃描到 PK 值和 AV 值后，如果客戶需要一直關注的峰值點的頻率對應的 PK,AV,QP 值，可以鎖定頻率點,在下次終測時，可以固定掃描自己需要的頻點。)

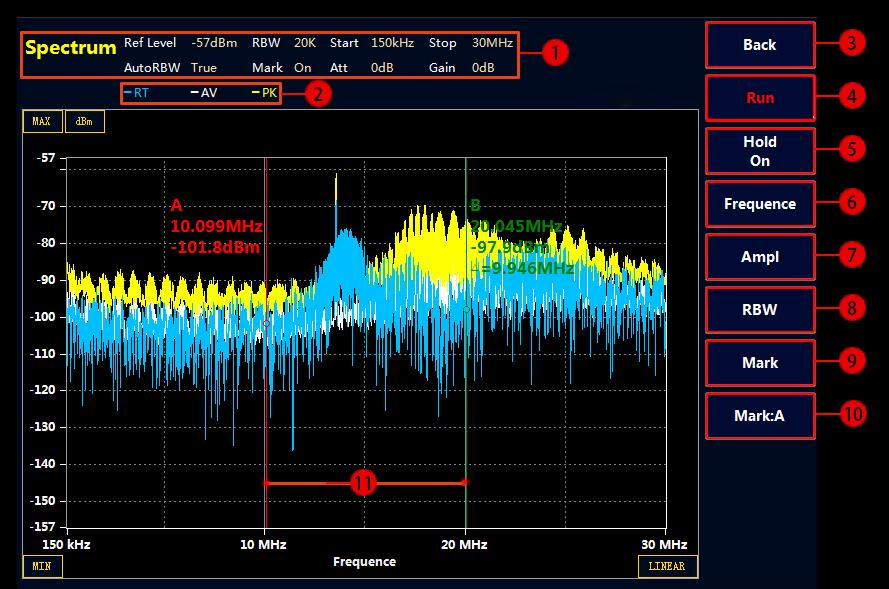

頻譜儀模式
